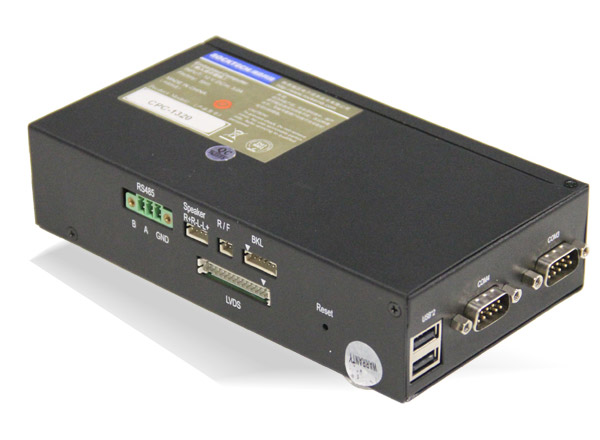

IMX6安卓工控机CPC-1320
2022-04-16
ARM工控机
406
NXP Cortex-A9 i.MX6 双 / 四核 板载 1GB/2GB DDR3 板载 8/16GB eMMC 6*USB2.0(Type-A)，1*OTG(Micro USB) HDMI& LVDS &VGA/ LVDS 多种显示方式可选支持 1*Mini-PCIe 4*RS232&1*RS485/3*RS232&1*RS232& RS485&1*RS485 多种串口可选 低功耗无风扇设计
| 操作系统 | OS | Linux 版本 3.14.52/ Android 版本 4.4.2/5.1 |
|---|---|---|
| 处理器 | CPU | NXP Cortex-A9 i.MX6 双 / 四核 |
| 内存 | 技术 | 板载 1GB/2GB DDR3 |
| 存储 | 形式 | 板载 8GB/16GB eMMc，TF 卡 SAT |
| 显示 CPC-1320) | LVDS | 1* 双八 LVDS |
| 显示 (CPC-1322) | HDMI | 1*A 型 HDMI； |
| LVDS | 1* 双八 LVDS； | |
| VGA | 1*VGA(DB15) | |
| I/O | Mini PCIe | 1* 内置 Mini PCIe( 支持标准 3/4G 模块 ) |
| USB | 6*USB2.0(Type-A)，1*OTG(Micro USB) | |
| Audio | 1* Line Out1 Mic 皆为 3.5mm 标准插座 2*5W/CH 功放输出 | |
| 串口 (CPC-1320) | 4*RS232(DB9);1*RS485(3Pin 绿色端子 ) | |
| 显示 (CPC-1322) | 3*RS232(DB9)1*RS232&RS485(DB9) 1*RS485(3Pin 绿色端子 ) | |
| TF 卡 | 1*TF 卡槽 | |
| SIM 卡 | 1*Micro-SIM 卡插槽 | |
| 通信接口 | 以太网 | 1*10M/100M/1000M bps RJ45 接口 |
| WiFi、蓝牙 | 1* 板载 WiFi，带热点功能，802.11b/g/n，BT4.0 | |
| 4G | Mini PCIe 接口模块可选 | |
| 安全特性 | 看门狗定时器 | 1*CPU 看门狗 时间间隔 0 〜 128 秒，1* 外部看门狗 |
| 电源 | 输入电压范围 | 12V DC 过压过流保护，防反接保护 |
| 环境 | 工作温度 | -20℃ ~70℃ |
| 工作湿度 | 0%~90% 的相对湿度，非冷凝 | |
| 认证 | 认证 | CCC |
订货信息
| 产品型号 | CPU | 内存 | eMMC | USB 接口 | 串口 | LAN | VGA | HDMI | LVDS | 工作温度 | 尺寸（W*D*H） |
| CPC-1320-00201 | IMX6U | 1GB | 8GB | 6*USB2.01* OTG | 3* RS2321* RS4851*RS232&RS485 | 1*LAN | / | / | 1 | -20℃ ~70℃ | 167.6*93*40.9mm |
| CPC-1320-R02 | IMX6Q | 2GB | 16GB | 6*USB2.01* OTG | 3* RS2321* RS4851*RS232&RS485 | 1*LAN | / | / | 1 | -20℃ ~70℃ | 167.6*93*40.9mm |
| CPC-1322-R01 | IMX6U | 1GB | 8GB | 6*USB2.01* OTG | 3* RS2321* RS4851*RS232&RS485 | 1*LAN | 1 | 1 | 1 | -20℃ ~70℃ | 167.6*93*40.9mm |
| CPC-1322-R02 | IMX6Q | 2GB | 16GB | 6*USB2.01* OTG | 3* RS2321* RS4851*RS232&RS485 | 1*LAN | 1 | 1 | 1 | -20℃ ~70℃ | 167.6*93*40.9mm |
